개인 폼 IR2000 적외선 반복 원격 제어 확장기

* 신뢰할 수 있는 IR 센서:우리의 모든 IR 센서는 Vi-Shay, 미국 브랜드와 신뢰할 수 있는 품질입니다.

* 높은 감수성:높은 감수성 센서로 지연 없이 실시간 전송

* CFL 친화적:이 단위는 콤팩트한 형광등이 있는 공간에 설치될 수 있고 대부분의 조명 환경에서 작동할 수 있습니다.

* LED 표시:LED 표시전원이 연결되고 신호가 전송되고 있습니다.

* 광대역 리모컨:시장의 거의 모든 전자 장치와 호환되며 넓은 주파수 범위입니다.

* 크기:작고 탄탄한 디자인, 설치 및 수리하기 쉽습니다.

모델: IR2000

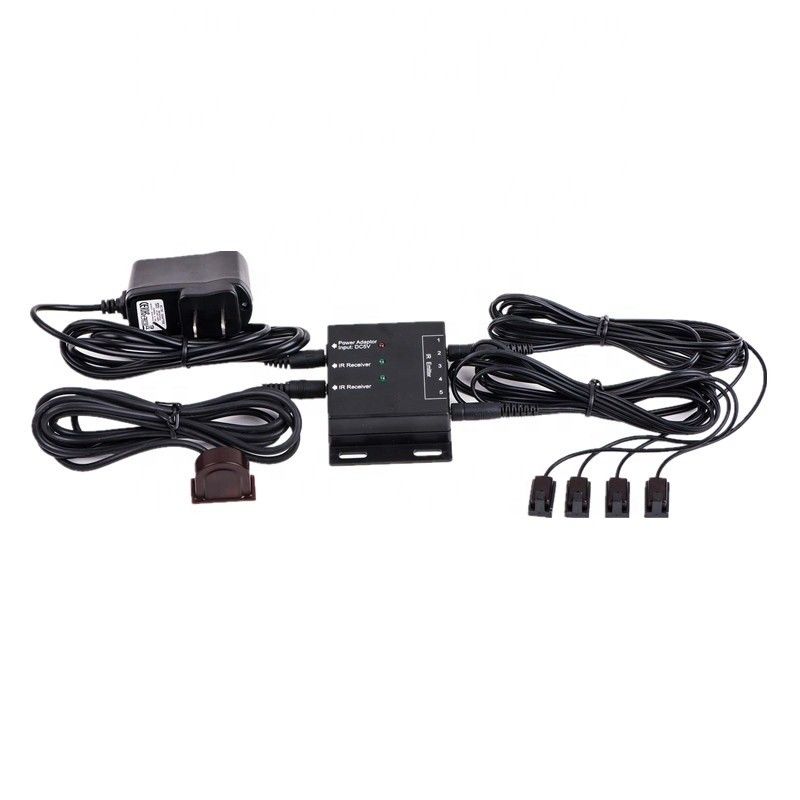

패키지 포함:

1×숨겨진 IR 리피터 박스

1×IR 수신기

2×IR 발사기

1 × 플러그인 전원 공급 장치

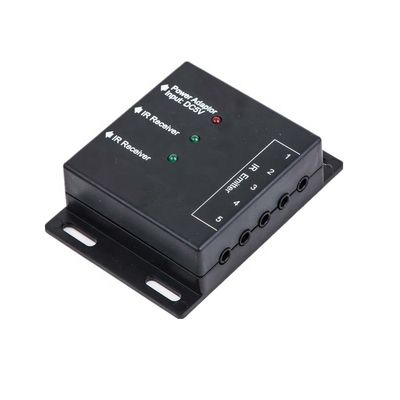

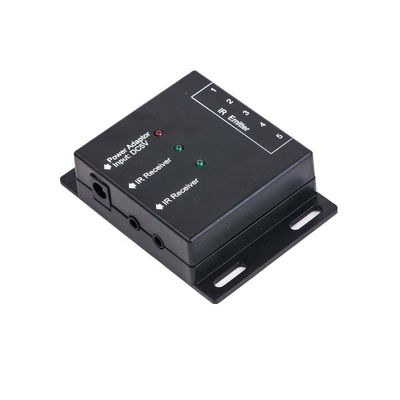

IR 모듈

전원 공급: DC5V/500mA (제품과 함께 제공)

IR 입력: 표준 IR 수신기용 1×3.5mm 잭 커넥터.

IR 발사자 출력: 표준 IR 발사자를 위한 4×3.5mm 잭 커넥터

IR 신호 표시: 녹색 표시 LED

전력 표시: 빨간색 표시 LED

차원: 26×104×23mm

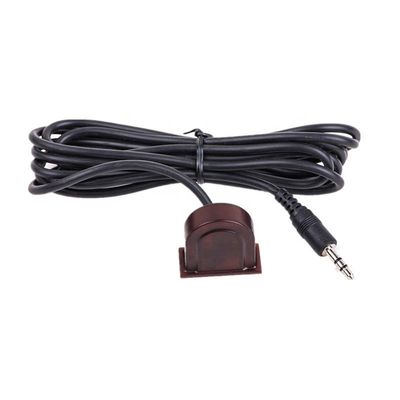

IR 수신기 (IR-CV-3)

주파수 범위: 25-60KHz

IR 수신 범위: ±10m

IR 수신 각: 중앙에서 90o ((+45o/-45o)

케이블 길이: 1 × 2m, 최대 100m까지 확장

차원: 29×14×25mm

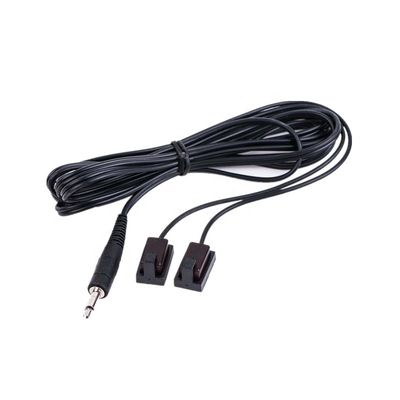

IR 발사기 (IR-EM-3)

연결: 3.5m 잭 플러그 (모노)

IR LED: 2×IR 발사 LED

케이블 길이: 2미터

최고 전류: 100mA

전압 최대: 1.5V

피크 파장: 940nm

방출기 크기: 19 x 11 x 12mm

전원 어댑터

입력: AC100-240V

출력: DC5V/500mA

DC 플러그 5.5×2.1mm

포장 방법: 색상 상자
카튼 수량: 40pcs
팩 크기: 48x32.5x30cm
팩 무게: 12/11kg

Q: IR 리퍼터란 무엇인가요?

A: IR 리퍼터 또는 적외선 리퍼터, IR 릴레이 또는 IR 확장자로도 알려져 있습니다.기존 IR 리모컨을 사용하여 엔터테인먼트 캐비닛이나 장비 옷장 안에 있는 닫힌 문이나 벽 뒤에 있는 오디오 비디오 구성 요소를 조작할 수 있는 장치입니다..

Q: IR 리퍼터가 어떻게 작동할까요?

A: IR 리피터 (IR Repeater) 는 리모컨에서 IR 신호를 수신하여 전선을 통해 변환하여 장비가 위치한 숨겨진 장으로 전송하여 작동합니다.그 곳에서 신호는 다시 IR 신호로 변환됩니다., 그 다음 장비에 폭파됩니다.

작업의 세 단계가 있습니다.

첫째, 원격 제어기에서 IR 신호를 수신합니다.

둘째, IR 신호를 전기 신호나 전파 신호로 변환해서 장치들을 통해 전송합니다.

마지막으로 수신된 신호는 장비가 인식할 IR 빛으로 다시 변환됩니다.

이 프로세스는 작동하기 위해 여러 가지 다른 구성 요소가 필요하며 일반적으로 IR 반복 키트라고 불리는 곳에 함께 포장됩니다.

Q: 단일 대역과 이중 대역 IR 리퍼터 사이의 차이점은 무엇입니까?

A: 모든 IR 신호는 서로 다른 주파수를 가지고 있으며, 이 주파수는 킬로헤르츠 (kHz) 로 측정됩니다. 모든 장치가 사용하는 두 가지 일반적인 주파수 범위가 있습니다. 이 범위는 밴드라고합니다.첫 번째 대역은 33-43 kHz의 주파수를 포함한다., 두 번째 대역은 44-60 kHz 사이입니다. 당신이 장치 (TV와 같이) 를 제어 할 수 있도록, 리모컨과 TV는 같은 주파수에서 작동해야합니다.

단일 대역 IR 리퍼터: 일반적으로 단일 대역 주파수는 대부분의 DVD 및 블루 레이 플레이어와 작동하는 33-43 kHz에 불과합니다.

듀얼 밴드 IR 리퍼터: 듀얼 밴드 리퍼터는 대부분의 AV 장치와 호환되는 두 주파수 (33-43 kHz 및 44-60 kHz) 에서 작동합니다.

기억하세요: IR 리퍼터가 주파수와 호환되지 않으면 신호를 전달하지 않을 것이고 당신은 장치를 제어할 수 없을 것입니다.현재 모든 UM 오디오 IR 리퍼터는 듀얼 밴드 리퍼터입니다, 대부분의 AV 장치와 호환됩니다.

Q: IR 리퍼터를 설치하는 방법?

A: 먼저 IR 리퍼터 박스를 엔터테인먼트 캐비닛이나 장비 옷장에 있는 평평한 표면에 배치하십시오.

B. 접착 테이프를 벗기고 붙여서 장치의 IR 창에 IR 발사자를 배치하고, IR 발사자 케이블을 반복 상자에 연결합니다.

C. IR 수신기를 원격 제어 신호를 수신할 수 있는 곳에 위치하고, IR 수신기 케이블을 리퍼 박스에 연결한다.

D. 전원 어댑터를 연결하면 옷장이나 캐비닛 뒤에 있는 장치를 제어할 수 있습니다.

자세한 설치 지침은 UM 오디오 IR 리퍼터 패키지에 포함 된 사용자 설명서를 참조하십시오.

Q: UM 오디오는 어떤 IR 제품을 제공합니까?

A: UM 오디오는 주로 유선 IR 리퍼터, 무선 IR 리퍼터 및 IR 리퍼터에 대한 액세서리를 제공합니다.고객이 실제 사용 환경에 따라 선택할 수 있습니다.또한 UM 오디오는 OEM를 환영합니다. 우리는 고객의 요청에 따라 IR 반복기를 설계하고 제조 할 수 있습니다.

닝보 우마 전자 기술 회사, Ltd는 전문 메가폰 및 IR 확장기 제조업체입니다. 우리는 제조 및 디자인에 특별히 초점을 맞추어 2012 년에 사업을 시작했습니다.우리의 제품은 50개국 이상으로 널리 분산되고 있으며 우리는 많은 유명한 오디오 / 비디오 및 홈 오토메이션 브랜드와 협력했습니다..
